ベンダー:整備 上部テーブル50mmカット  下部テーブルボア径修正







アマダOBの方からRG-100S(Z1タイプ)の整備依頼を頂戴し



各部の受入検査を実施。



各部稼働状況も100Ton全圧確認も良好で、整備を開始。








ハンドルやロックレバーの破損、圧力計破損、作動油劣化、



下部テーブル用パッド、下限装置、その他各部の経年劣化が



見られました。



これらを部品手配して修理していきます。

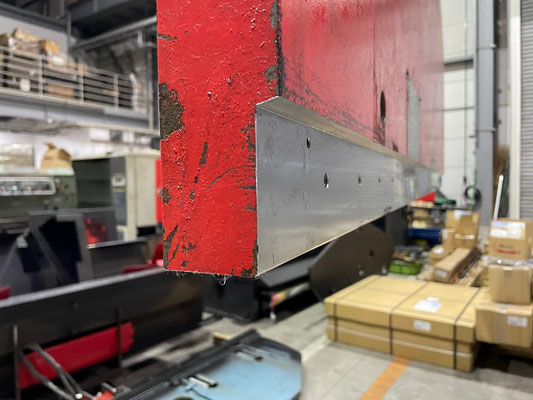

せっかく上部テーブルを機械加工するので50mmカットして



Cタイプ → ZⅡタイプに形状変更しオープンハイトを



320mm → 370mmに機械加工改造。



これで曲げ形状も自由度が広がります。



※改造後は、中間板とダイホルダーの変更が必要です。














ハンドルや圧力計、下限装置など不具合個所を修理。



全解体なので部品単位で洗浄清掃後に、砥石掛けや



グリスアップなどをして組み立て準備。



さすがにC、Z1タイプの部品は入手困難になりつつあります。












仮組にて精度調整準備中に、下部テーブルに違和感を



感じて各部を確認したところ、下部テーブルのボア径



(セクターローラー軸芯挿入口の内径)が摩耗して



いることが判明。再度解体することに。








酷い個所ではmm単位の隙間が発生していました。



これでは平行度も垂直上昇もままならず、最終期は



加圧能力だけでご使用になられていたと思われます。



アマダからご依頼いただくオーバーホール作業時でも、ごく稀



(100台に1、2台程度)にこのような損耗機をお預かりします。



近年はこの個所の損耗機が増加しています。


















下部テーブルのセクター(ガイド)ローラーの軸芯挿入穴径を



今回は4か所ともボア径修正を実施。



※損耗に応じて修正個数や修正方法を変えて修理しています。




















下部テーブル修正後は各部精度調整も良好に完了。






ご依頼ありがとうございました。



近年、FBDⅢやHDSの整備がほとんどでしたが、



ここにきてRGが見直されているのか整備依頼が



増加傾向にあります。



デビューから50年の機種ですが良い機械です。







おかしいなと感じたら早めの修理を。
