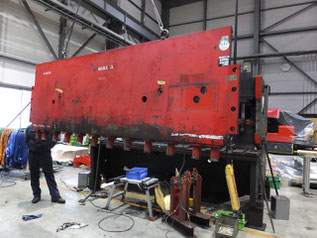

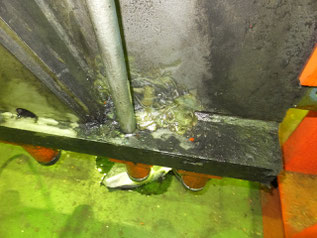

使用頻度によりますが、油圧シャーリングでは経年劣化により
前板より油漏れが発生する事が有り、現地対応や工場引上げで
前板の修理を行います。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=491x10000:format=jpg/path/s6d46a5807196b8c2/image/i97ac7bfa404e98b1/version/1528186141/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=317x10000:format=jpg/path/s6d46a5807196b8c2/image/if42e6a2309b02f0a/version/1528186283/image.jpg)
ユーザー様が、油漏れを止めるために
溶接やコーキング処理など苦心されて
いる痕跡がうかがえます。

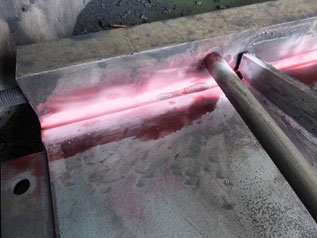

カラーチェックするとクラックが
はっきりとしてきます。
クラック個所を溶接しても次に弱い個所に
クラックが入るので全周溶接が必要です。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=317x10000:format=jpg/path/s6d46a5807196b8c2/image/i6ecd573360e16c89/version/1528186291/image.jpg)

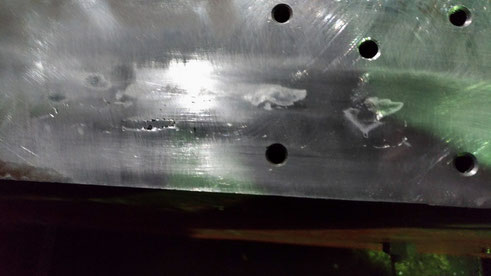

今回、前板下部(底面)にクラックが発生との初めての事例で
現地修理を応援要請いただきました。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=491x10000:format=jpg/path/s6d46a5807196b8c2/image/i85eabfd4cf49a19f/version/1528185715/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=491x10000:format=jpg/path/s6d46a5807196b8c2/image/i935947845e2e1043/version/1528185848/image.jpg)
応急修理個所の油漏れは止まりましたが、他にも油漏れ箇所が
有ることが判明。
板押さえを取り付ける前板下部(底面)の応急処置にも限界が
有り、残念ながら現地修理を断念。
検討の結果、前板の再生修理を実施する事になり、工場に搬入しての整備が決定。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=317x10000:format=jpg/path/s6d46a5807196b8c2/image/iaaa1dfcb5d5846c8/version/1528188080/image.jpg)

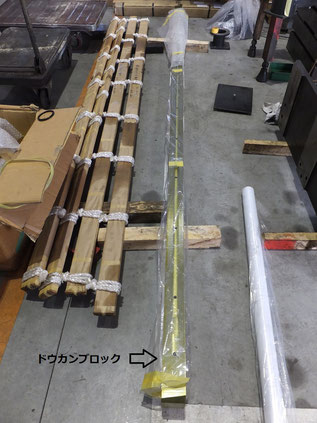

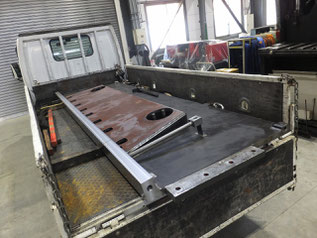

前板の背面を構成する部品を作成して
再生の準備を整えて、ユーザー様の
機械搬入を待ちます。
前板修理でここまでの準備対応は
初めてなので、現物と合致するかが
心配でした。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=317x10000:format=jpg/path/s6d46a5807196b8c2/image/i9f84162d515e7d99/version/1528188115/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=317x10000:format=jpg/path/s6d46a5807196b8c2/image/icd67916cd1662e97/version/1528188341/image.jpg)

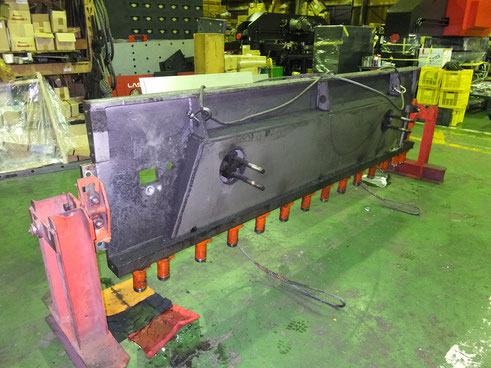

ユーザー様より機械が到着。
前板を解体。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=317x10000:format=jpg/path/s6d46a5807196b8c2/image/i47cbe1d8b9d2bf0f/version/1528188364/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=317x10000:format=jpg/path/s6d46a5807196b8c2/image/i9f5ff3694313e911/version/1528188461/image.jpg)

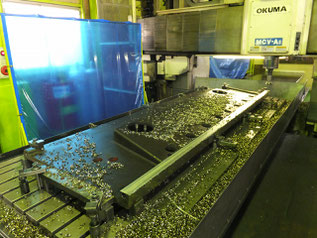

機械加工により背面構造物を削り取り
準備した新品の部材で前板を再構築して
いただきました。
背面は新品の様に生まれ変わり戻った前板
![](https://image.jimcdn.com/app/cms/image/transf/dimension=317x10000:format=jpg/path/s6d46a5807196b8c2/image/i2775d072c79c2803/version/1528188562/image.jpg)

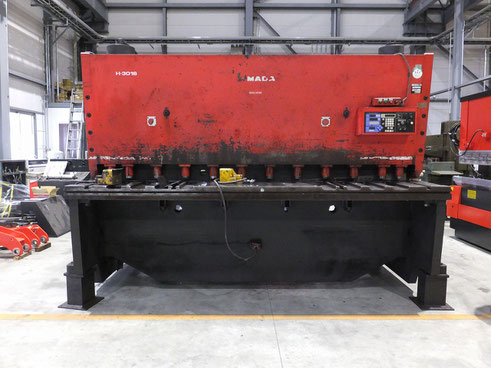

組立基準に従い組付け、各部調整。
油漏れ箇所の修理状況を充分に確認して、修理完了。
また頑張って稼働してください。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=491x10000:format=jpg/path/s6d46a5807196b8c2/image/i52f03f521ca28833/version/1528189528/image.jpg)
修理はお早めに。
