2017年の6月に第一報が届いたATFのオーバーホール作業が無事に完了しました。

実質2017年10月にドライブ部品作成着手、約半年がかりの作業となりました。



製造台数計6台(現存4台)という特殊機のオーバーホールで、慣れない作業の連続でしたが

非常に勉強になりスキルアップに繋がりました。

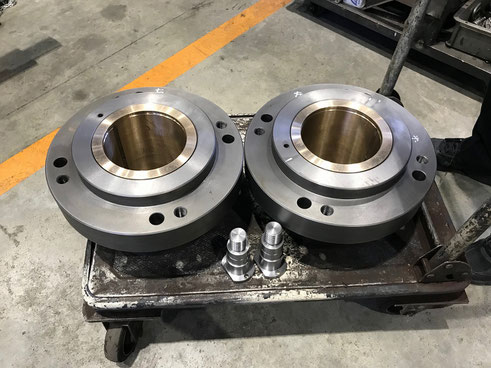

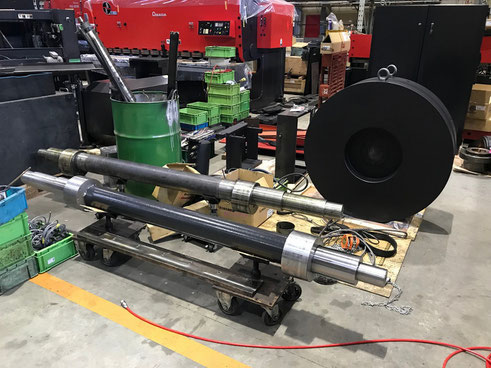

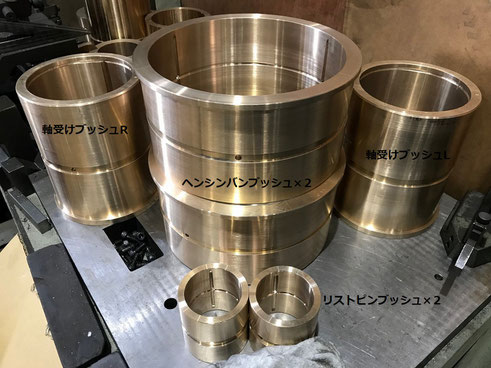

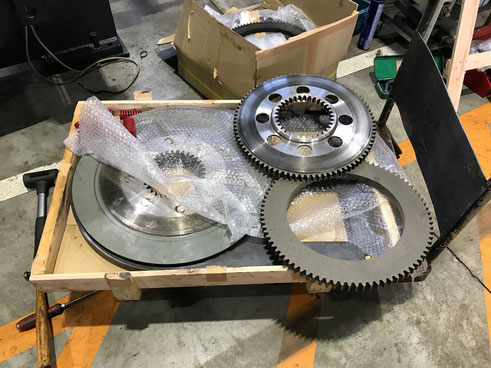

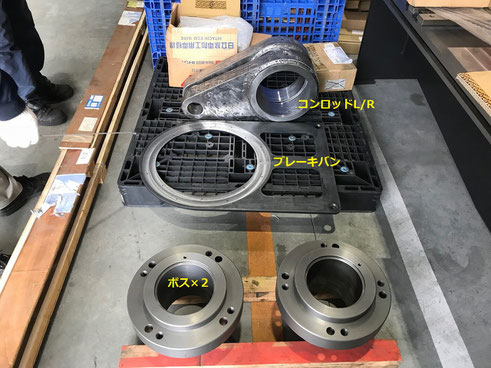

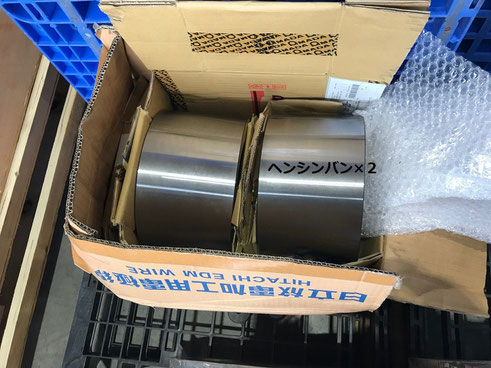

事前にドライブシャフト、コンロッド、ブレーキバン

ボス、偏芯板、ブッシュなどなど、オーバーホールで

交換する部品を作製。





生産終了機で特殊機ですので、供給部品・調達部品が

無いとの事で、新規作成しました。

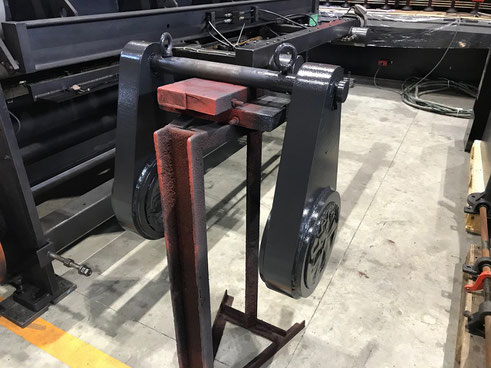

作製した部品を各部位ごとに、冷やし嵌め、焼嵌めなどで

組み上げていきます。



各部位の交換部品が準備出来、オーバーホールの開始準備が整いました。



受入動作確認を実施して追加不具合個所を判定。その後、解体を開始。

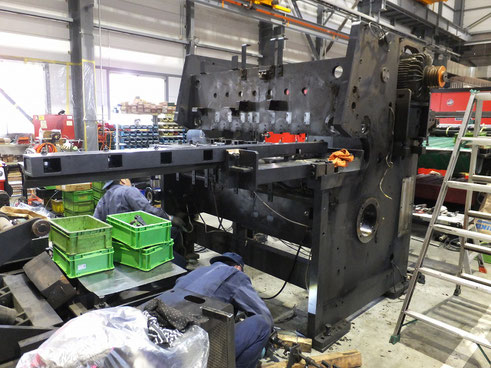

ほぼほぼフレームのみになるまで解体。

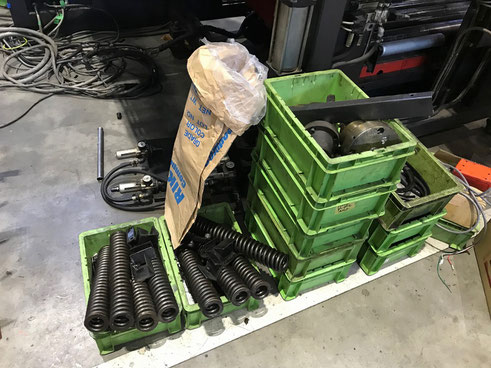

解体した部品は、1点1点洗浄して不具合や摩耗を確認。



不良部品を見つけたら追加手配して交換します。




部位ごとに部品を分けて保管します。

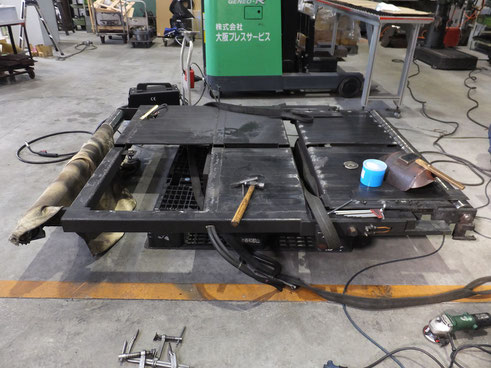

コンベアや集積装置も修理。

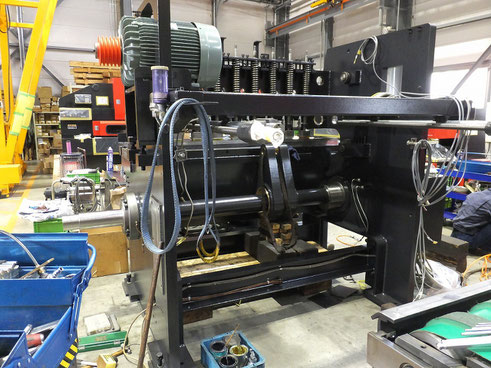

部品交換や組立を開始。

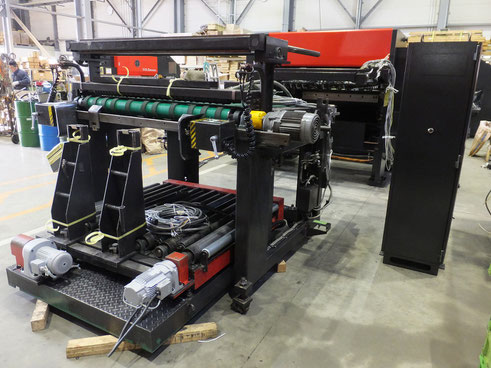

コンベアもベルトやシリンダー、ローラーなど順次交換して

行きます。

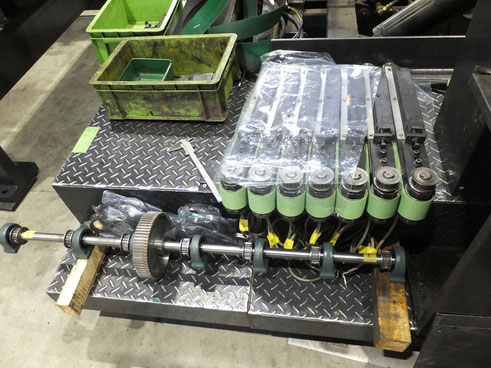

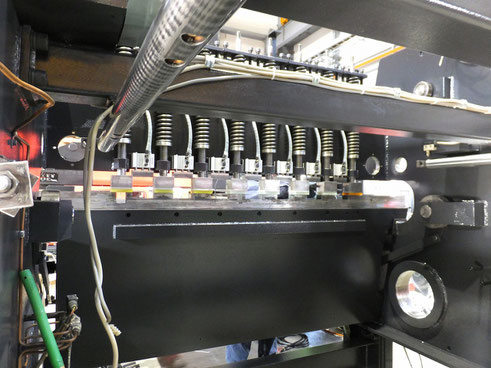

フロント電磁ローラーや板押さえも交換。

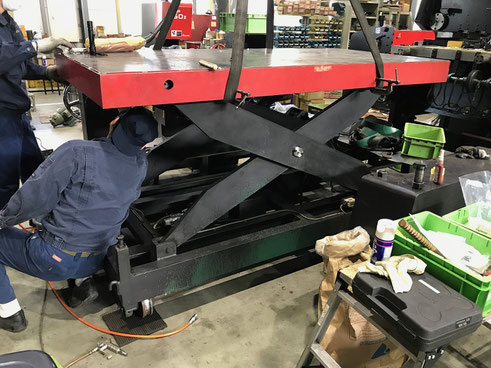

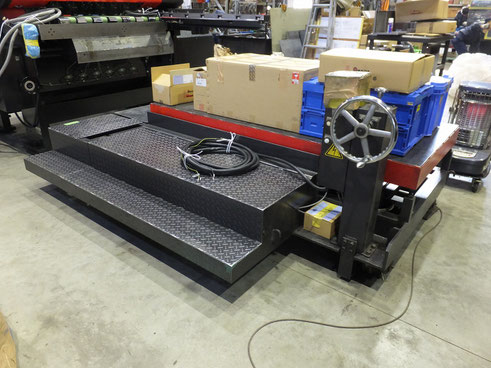

リフターも整備。



通常オーバーホールするシャーリングとは部品や構造が違うので

専用ジグも無く、戸惑いと試行錯誤の連続です。

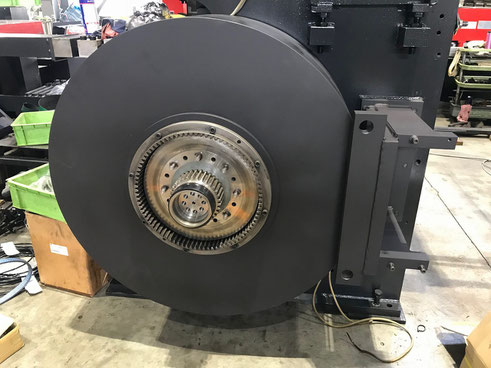

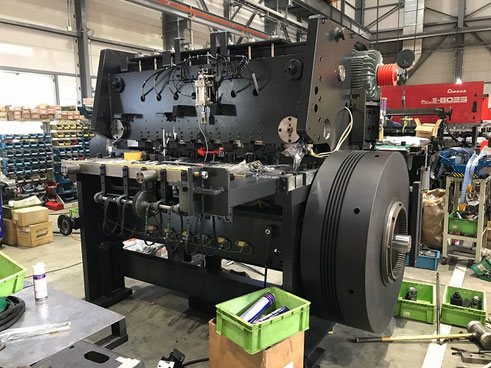

本体もどんどん整備を進めていきます。











部品交換が進むと配線・配管交換も並行して開始。


動作確認、精度調整を経て、テスト加工を実施。

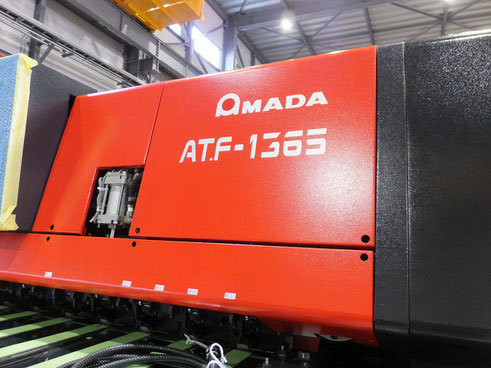

連続運転テストなどの検査を経て、完成です。











ユーザー様のもとへ帰って、バリバリ活躍してください。
